SpaceX載人龍飛船成功與國際空間站對接，將美國宇航局(NASA)兩名宇航員送上了軌道前哨，他們的到來標志著SpaceX首次載人任務取得了又一個重要里程碑。
還記得在2018年2月7日，SpaceX全世界現役運力最強的重型運載火箭——“重型獵鷹”(Falcon
Heavy)火箭首飛成功，和火箭一同上太空的還有一輛特斯拉跑車。
特斯拉真的飄了。
特斯拉為了達到輕量化，大量運用了通用塑料和工程塑料。在我國，塑料件約占汽車自重的7%～10%，舉例來說，在轎車和輕型車中，CA7220小紅旗轎車中的塑料用量為88.33kg，上海桑塔納為67.2kg，奧迪為89.98kg，富康為81.5kg，依維柯0041則為144.5kg;在重型車中，斯太爾1491為
82.25kg，斯太爾王為120.5kg，HOWO輕卡約為50~70kg。
據有關部門統計，我國汽車用塑料的品種按用量排列依次為PP、PVC、PU、ABS、FRP、PA、PC等。
今天就讓我們來跟著特斯拉來看看儀表板是怎么造出來的。
Here We Go!
在汽車中，儀表板是集安全性、功能性、舒適性與裝飾性于一身的部件。首先，它需要有一定的剛性以支撐其零件在高速和振動的狀態下保證正常工作;同時又需要有較好的吸能性使其在發生意外時減少外力對正、副駕駛員的沖擊。針對不同儀表板，涉及的工藝及流程也有較大差異，可歸納為以下幾種：
1、硬塑儀表板 (注塑)：注塑(儀表板本體等零件)→ 焊接(主要零件，如需要) → 裝配(相關零件);
2、半硬儀表板 (陽模吸塑)：注塑/壓制(儀表板骨架)→ 吸塑(表皮與骨架) → 切割(孔及邊)→ 裝配(相關零件);
3、搪塑發泡儀表板：注塑(儀表板骨架等零件)→真空成型/搪塑(表皮)→ 發泡(泡沫層)→ 切割(邊、孔等)→ 焊接(主要零件，如需要)→
裝配(相關零件);
4、陰模成型儀表板 (陰模成型及表皮壓紋)：注塑(儀表板骨架等零件)→真空成型/吸塑(表皮壓紋) → 發泡(泡沫層)→ 切割(邊、孔等)→
焊接(主要零件，如需要)→ 裝配(相關零件);
5、聚氨酯(PU)噴涂成型儀表板：注塑(儀表板骨架等零件)→PU噴涂 → 發泡(泡沫層)→ 切割(邊、孔等)→ 焊接(主要零件，如需要)→
裝配(相關零件);
注塑工藝及材料
注塑成型的產品、設備及模具：
產品------全塑儀表板或發泡儀表板骨架;
設備-----大型注塑機(合模力2000噸以上-3000噸);
模具----按照產品質量要求、壽命要求、設備及材料工藝要求開發的模具;
加工工藝
1) 高壓注塑工藝
材料經螺桿加熱后注入閉合的模具，冷卻定型后開模取出。
2) 低壓注塑工藝
材料經螺桿加熱后注入微閉合的模具，模具二次閉合加壓，冷卻定型后開模取出。低壓注塑工藝主要用于生產表面有裝飾面料(織物/表皮)的產品----ABC柱，門板上飾板、儀表板上飾板----產品形變較小。
優點：1、成型效率高;2、面料與骨架不用膠粘劑;
缺點：設備模具工裝成本高---相對于高壓注塑模;面料成本高---相對于二次復合工藝的材料(即包復工藝)。
3)陽模吸塑成型工藝
陽模真空吸塑表皮-----將表面已有花紋的片材進行加熱，當表皮達到拉伸成型溫度要求時，上升陽模，使加熱表皮與陽模形成直空腔，開啟陽模真空抽吸系統，使表皮緊貼于陽模表面，冷卻后脫模，制得定型的表皮，成型表皮即可轉入下道發泡成型工序。
陽模真空吸塑表皮的優點是：
1)模具投資小，壽命長;
2)生產效率高;
3)設備投資只有搪塑設備的 1/3---1/4。
陽模真空吸塑表皮的缺點是：
1) 由于表面花紋是預制的，花紋損失隨著表皮的拉伸度增大而增大。當拉伸較大時，細皮紋就會使皮紋消失，粗皮紋會淡化形成明顯的視覺差，影響美觀。
2) 由于陽模真空成型的工藝特征，決定了陽模吸塑加工對產品陰陽角尺寸的局限性，一般R角都要設計在R1.5以上，給產品外觀設計帶來了局限。
搪塑工藝簡介
搪塑表皮----搪塑表皮的制造過程是：
①在搪塑機的加熱工位---帶有表面花紋的搪塑模具被加熱到搪塑表皮的成型溫度;
②在上粉工位----粉箱與搪塑?？酆?，使之按設定的程序進行旋轉，將粉料熔化粘附于模具表面達到一定厚度后，脫開粉箱;
③在塑化工位-----模具外表面繼續被加熱，內表面的搪塑表皮被塑化燒結;
④在冷卻工位-----模具外表面經過冷卻水噴淋，使模具快速冷卻;
⑤在取皮工位-----成型的表皮被人工從模具內表面脫開。
搪塑表皮的優點：
1)由于搪塑表皮的表面花紋是在表皮成型過程中形成的，因此花紋面的一致性好;
2)在產品設計上只要照顧到模具的局部加熱性，模具可以做成較深的凹陷，甚至做成一定的負角。使得產品造型設計的裕度更大;
3)材料成本相對較低。
搪塑表皮的缺點是：
1) 模具投資大，壽命短(一般模具的質量保證只有 20000只表皮的壽命);
2) 設備投資大;
3) 模具需要不斷地清理，輔助工時耗用多。
搪塑制品質量控制：
1、搪塑皮表面外觀要求：表面清潔、完整，無流痕，皮紋均勻一致;顏色與標樣比對無明顯差異;
2、重量控制在標準值±5%;
3、在規定位置標上標識,標識內容包括日期班次張數，清晰可見，可追溯;
4、表皮存放在本體骨架上，表皮疊放不超過4只，放有表皮的骨架存放到周轉車上;
搪塑表皮和陽模吸塑表皮比較
搪塑表皮和陽模吸塑表皮性能比較：

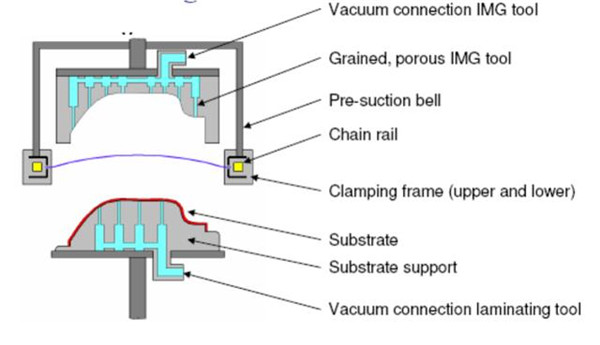

陰模吸塑成型工藝
陰模吸塑成型技術是陽模真空吸塑與搪塑技術的有機的結合，它是一種模熱成型技術。熱的不帶皮紋的片材(0.8mm表皮TPO+2.0mm
泡沫)被放置在發泡層與陰模的型腔之間，通過真空吸附使片材與模具型腔(模具型腔已制作皮紋)接觸成型,由于冷卻時片材收縮離開與發泡層吸覆貼合成型。
此種工藝和傳統的成型和復合工藝相比較的話, 不會出現皮紋拉伸變形現象, 而且可以在一個零件上實現不同的皮紋形式,
皮紋均勻清晰手感好,與搪塑效果相當。
陰模成型產品
陰模成型優點：
①表面花紋效果接近搪塑;
②模具壽命比搪塑提高3-6倍;
③生產效率高;
陰模成型缺點：
① 材料利用率低;
②設備要求高;
③模具的一次投入高;
陰模成型產品結構

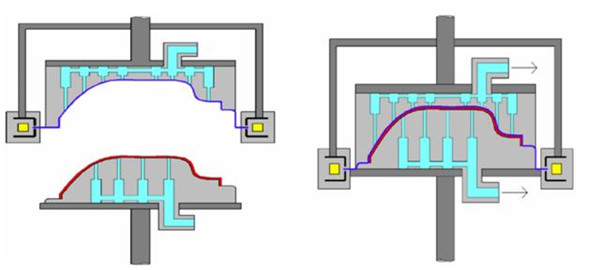

陰模成型工藝流程簡示圖
陰模成型儀表板和門護板在設計時應注意：
1、小于1mm的R角沒有辦法加工
2、設計的自由度不高
3、多種顏色的使用受到限制
4、模具制作成本比搪塑底，皮紋制作時間長(陰模成型儀表板需要投入模具、檢具和周邊輔助臺架工裝費用大約
1000萬元人民幣,由于國內沒有成熟的陰模和發泡模具設計制造能力,所以需要日本或德國專業公司設計制造。)
5、注意表皮與出風口和其他部件間的裝配機構、順序、間隙。注意骨架和發泡層產品的脫模，注意骨架與空調風道裝配和焊接方式。

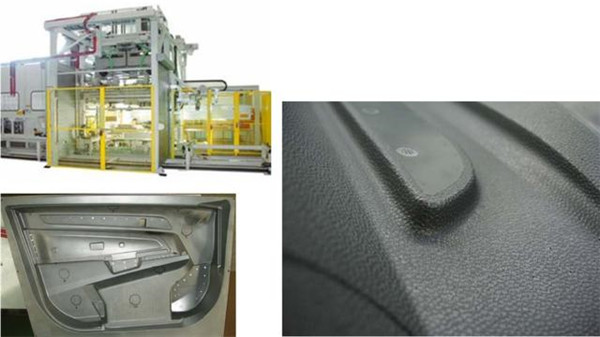

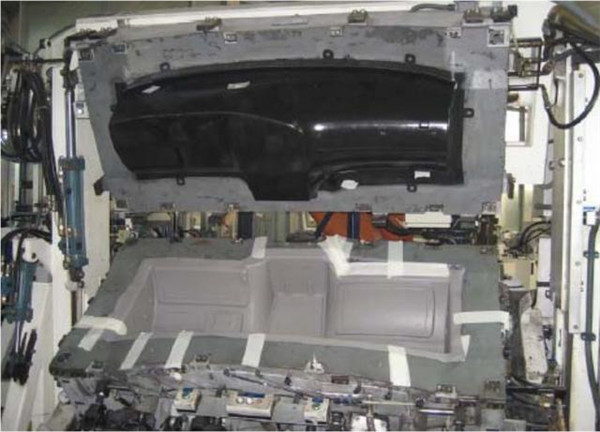

陰模成型設備、模具及皮紋
聚氨酯噴涂工藝
聚氨酯(PU)噴涂工藝是近幾年迅速發展起來的一種新工藝，相對搪塑工藝而言有許多優點。比如：可實現雙色儀表板表面，使得造型設計更靈活，設備也相對簡單，能源消耗大大減少，尤其是近幾年P(guān)U粉狀原材料的降價，使得利于回收的PU表皮價格有可能與傳統的PVC搪塑表皮競爭。

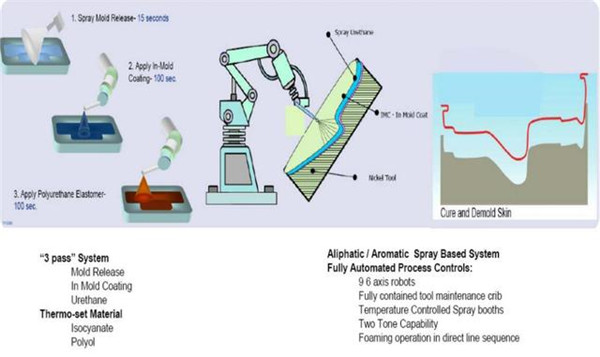

制作PU噴涂的儀表板表皮的主要工藝如下：
在模具上噴脫模劑→ 噴漆(顏色)→噴PU原料形成表皮(由機械手控制在不同地方的厚薄)→冷卻→ 取出表皮
聚氨酯噴涂工藝
發泡與切割工藝
除了表皮制造工藝與搪塑不同以外，陰模成型和PU噴涂在制作儀表板后續工藝上(如發泡等)與搪塑都是相同的。發泡工藝是將聚醚和異氰酸酯充分混合后，注入模具中的表皮與骨架中間，交聯固化，在其間形成具有要求形狀泡沫的加工工藝。該泡沫既連接了表皮與骨架，又大大改善零件的手感。該工藝是軟質儀表板生產的必須工藝。
